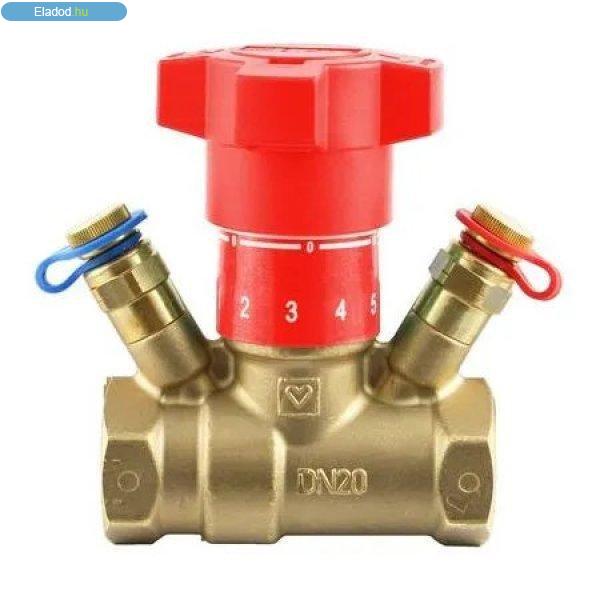

HERZ Strömax M ferdeszelep mérőskálával épületek hűtési és fűtési rendszereihez,
fix 2 m3/h kvs értékkel. Herz Strömax M ferdeszelep Ferde ülékű szabályozószelep
rézötvötzetből, valamennyi vízzel érintkező fémes alkatrész korrózióálló
rézötvözetből készült. A felsőrészek nem emelkedő orsóval vannak felszerelve. A
szelep mérőbetéttel van felszerelve a nyomáskülönbség méréséhez ferde ülékű
kivitelben, mérőszelepekkel. Sárga kivitel korrózióálló sárgarézből, karmantyú x
karmantyú, orsótömítésként dupla O gyűrű szolgál, az előbeállítás a
szelepemelkedés behatárolásával lehetséges, az előbeállítási fokozat digitális
kijelzése a kézi kerék ablakában.Alkalmazási területekÉpületek hűtési- és fűtési
rendszereinek lezárásához és szabályozásához, valamint az ellátóvezetékek
hidraulikus kiegyenlítéséhez.Átfolyási irány A szerelést a házon található,
átfolyási irányt jelölő nyíl figyelembe vételével végezze. Speciális szerszám
nem szükséges.Beépítési helyzet Minden helyzetben beépíthető.ElőbeállításA
fojtókúp mindenkori helyzetét könnyedén leolvashatja a kézi kerék homlokoldalán
található digitális kijelzőről. A kívánt előbeállítási fokozatot kényelmesen
beállíthatja és rögzítheti a szelepben rejtetten elhelyezett előbeállító orsó
segítségével. Az előbeállított ágszabályozó szelep bármikor lezárható, ill.
bármilyen, a rögzített beállításnál kisebb fokozatra állítható. Az előbeállító
orsót a kézi kerék rögzítőcsavarja takarja, így illetéktelen működtetéstől
védett. Műszaki adatok Beszabályozószelep mérőperemmel Ferde kivitel Nem
emelkedő szeleporsóval Belső menet x belső menet, ?CR?
jelöléssel Sárgaréz Rögzíthető és könnyen megismételhető beállítással Digitális
bállítási kijelzővel Nyomáskülönbség mérési lehetőséggel Kalibrált lágyacél,
réz- és műanyagcsövek közvetlen csatlakozási lehetőséggel (DN 15 és DN
20) Tengelytömítés dupla O-gyűrűvel 2 db mérőszeleppel felszerelve a
mérőperemnél Max. üzemi hőmérséklet: 130 °C 10 bar mellett Max. üzemi nyomás: 20
bar Kvs = fix 2 m3/hFontos, hogy a fűtővíz minősége feleljen meg az ÖNORM H 5195
szabványnak, ill. a 2035 VDI irányelvnek.
