Névleges áramerősség: 40A Szivárgási áram: 30mA Védelem típusa: elektromágneses
Kivitelezés: JVL1 Névleges üzemi feszültség: 230V AC; 50/60Hz ?? típusú ?
érzékeli a váltakozóáram-szivárgást. Lökőfeszültség - 2000V AC Működési elv
leírása: A hibaáram elleni védelem nem igényel kiegészítő tápfeszültséget a
működtető szerkezet munkájához. A működési elv lényege a nulla és fázis
vezetékekben folyó áram erősségének összehasonlítása. A vezetékek egy (toroid)
gyűrűre vannak tekercselve és a szekunder tekerccsel együtt összefogó
mérőtranszformátort alkotnak. Az erőátviteli vezetékek tekercselése olyan, hogy
a villamos áram keltette mágneses mezők kölcsönösen kioltják egymást. Ha olyan
vezeték szigetelése sérül meg, amely a megszakító után következik vagy ember
kerül az áramkörbe a rendszer instabillá válik és a mágneses mezők nem
semlegesítik egymást. A visszamaradó mágneses mező olyan feszültséget gerjeszt a
szekunder tekercsben, amely az elektromágneses tekercsben a szivárgási árammal
egyenesen arányos áramot hoz létre. Amikor ezen áram erőssége meghaladja a
hibaáram megadott határértékét a védelem működésbe lép és a készülék megszakítja
az áramkört. Rendeltetés: - áramkörök terhelés alatti kikapcsolása a betáp
kábelek szigetelésének sérülése esetén - áramkörök terhelés alatti kikapcsolása,
ha ember kerül az áramkörbe - külön fogyasztó / áramkör, illetve az egész
áramelosztó szekrény védelme - magas fokon garantálja az áramparaméterek
megbízhatóságát - vezérlés módja: kézi bekapcsolás és automata kikapcsolás
kimeneti hiba esetén Műszaki jellemzők * Névleges üzemi feszültség: 230/400V;
50/60Hz * Névleges áram: a táblázatok szerint * Érzékenység: 30; 100; 300; 500
mA * Működésbe lépési sebesség: 20 * Munkaállapot (bekapcsolva) kijelzése * A
megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen anyag *
Környezeti hőmérséklet: -10°÷45ş? * Tengerszint feletti magasság: max. 2000 m
Bekötés: - fésűs soroló sín (csak a kétpólusú készülékekre vonatkozik) -
megfelelő keresztmetszetű hajlékony vagy merev vezeték Felszerelés módja: - DIN
sínre rögzítve - pozíció: függőleges A hibaáram megszakító beépítésre kerül az
elosztószekrénybe, úgy hogy az utána következő nulla- és védővezeték között nem
lehet villamos kapcsolat. A hibaáram védelem megfelelő működéséhez a
megszakítónak szüksége van 3 vagy 5 eres vezetékkel, külön nulla munkakábellel
(N) és külön védővezetékkel (PE) rendelkező hálózatra (vagyis 5/3 eres TN-S vagy
TT földelés szükséges). A fogyasztó házát ? a hálózat típusától függően ? vagy a
védővezetékhez kell csatlakoztatni, vagy földeléssel kell ellátni

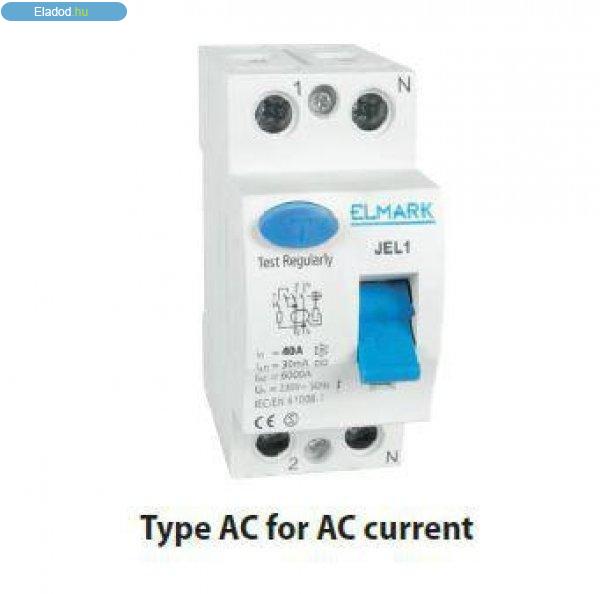

Áram-védőkapcsoló 2 pólusú Fi-relé 40A 30mA AC típus ? Élet- és vagyonvédelem
egyszerűen Miért fontos az áram-védőkapcsoló (Fi-relé) minden elektromos
hálózatban? A Fi-relé, vagy más néven áram-védőkapcsoló, nélkülözhetetlen eszköz
a modern villamos hálózatokban. A 2 pólusú, 40A 30mA, AC típusú Fi-relé
kiemelkedően gyorsan lekapcsol áramütés, szivárgó áram vagy rövidzárlat esetén,
így megelőzheti a személyi sérüléseket, tüzeket, és jelentős anyagi károkat.
Főbb jellemzők és előnyök 2 pólusú kivitel ? egyfázisú hálózatokhoz alkalmas 40A
névleges áram ? lakossági és kisebb ipari felhasználásra 30mA érzékenység ?
maximális életvédelem, szivárgó áramok gyors érzékelése AC típus ? alkalmas
váltakozó (AC) szivárgó áram érzékelésére Gyors, biztonságos lekapcsolás ? védi
az embert és az elektromos berendezéseket Könnyű telepítés ? szabványos sínre
pattintható Hosszú élettartam, karbantartásmentes működés IP20/IP40 védettség ?
beltéri elosztószekrénybe Megfelel a legszigorúbb szabványoknak Felhasználási
területek Lakóépületek, családi házak Lakások, nyaralók, melléképületek Irodák,
üzletek, kisipari létesítmények Műhelyek, garázsok, pince, raktár Kültéri
elosztók, ideiglenes áramvételezési helyek (zárt dobozban) Műszaki adatok
Pólusok száma: 2P (kétpólusú) Névleges áram: 40A Érzékenység: 30mA Típus: A (AC
szivárgó áramra) Felszerelés: DIN sín Védettség: IP20/IP40 (előlappal)
Hőmérséklet-tartomány: -25°C ? +40°C Garancia: 2 év Miért nélkülözhetetlen a
Fi-relé? Az áram-védőkapcsoló a legolcsóbb életbiztosítás otthonába! Egyetlen
szivárgó áram vagy zárlat sem jelent többé veszélyt ? a készülék azonnal
megszakítja az áramkört, így védelmet nyújt áramütés, tűz és károk ellen.
Telepítése ma már kötelező új és felújított hálózatokban is. Telepítési tanácsok
A telepítést bízza szakképzett villanyszerelőre! Mindig áramtalanítsa a
hálózatot szerelés előtt! Ellenőrizze a Fi-relé működését rendszeresen a
tesztgombbal! Gyakori kérdések (GYIK) Mit jelent az AC típus? ? A készülék
váltakozó szivárgó áramra érzékeny. Kell-e minden áramkörre Fi-relé? ? Új
hálózatoknál minden védett áramkörhöz kötelező. Véd-e a tűz ellen is? ? Igen,
mivel a hibás földelésből eredő szivárgó áramokat is lekapcsolja. Rendelje meg
most ezt a 2 pólusú, 40A-es, 30mA érzékenységű Fi-relét, és gondoskodjon
családja, ingatlana és elektromos berendezései védelméről ? biztonság
